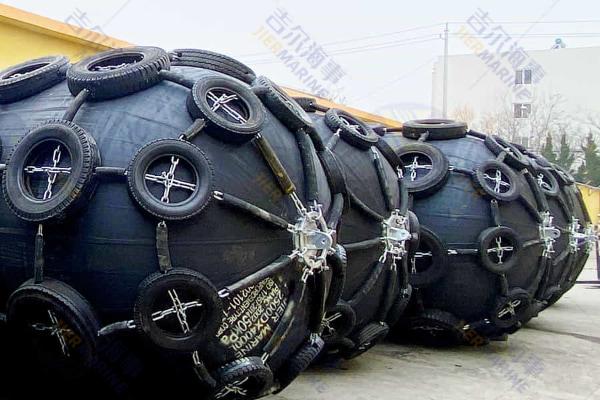

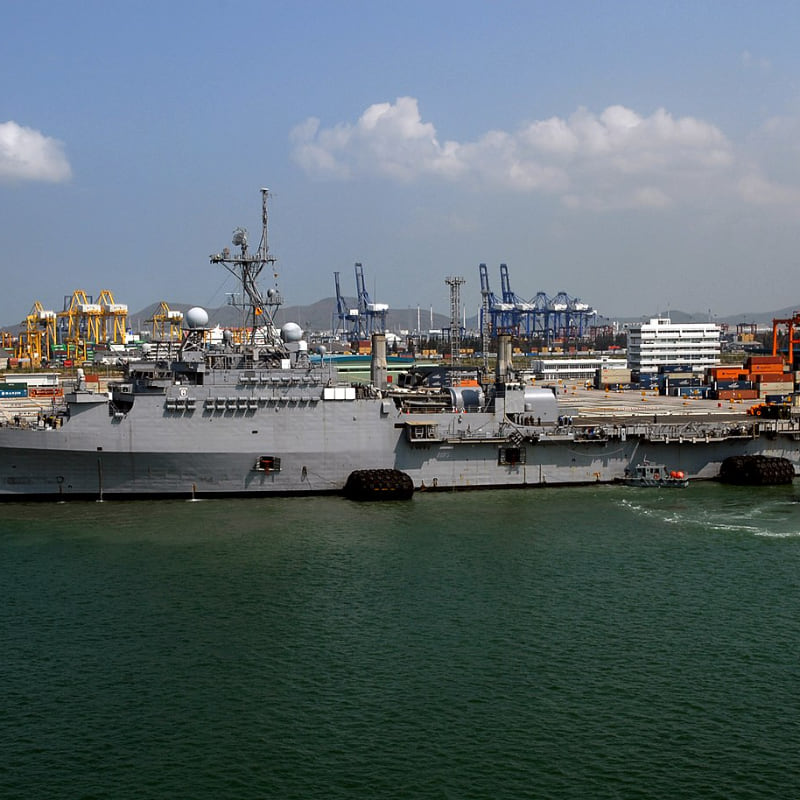

ISO 17357-2: 2014 Menentukan persyaratan untuk floating bertekanan rendah fender karet pneumatik (≤7 kPa tekanan awal), termasuk tipe ujung klem (diameter ≤2.3m) dan tipe ujung yang dicetak (diameter ≥2.8m). Ini mendefinisikan spesifikasi material, kriteria kinerja (jaminan penyerapan energi pada 60 ± 5% defleksi), toleransi dimensi, dan tes penting (kebocoran udara, daya tahan, pemulihan kompresi). Standar ini memastikan fender menyerap energi berlabuh dengan aman sambil mempertahankan integritas struktural di lingkungan laut.
1. Persyaratan Fender Tekanan Rendah
|
|

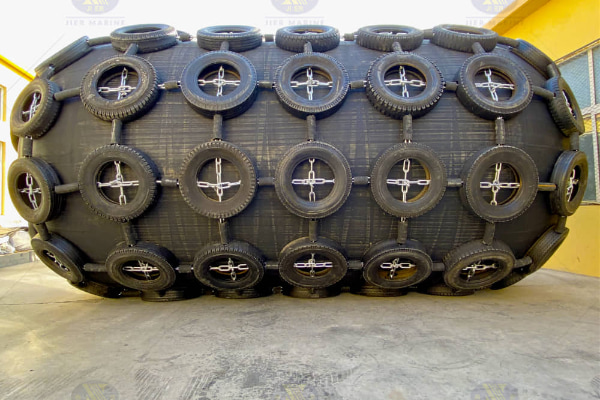

Jenis Persyaratan | Detail |
| Persyaratan akhir yang dijepit | • Diameter ≤ 2.3m, tubuh silindris dengan ujung parabola/parsel
• Beberapa panel tekstil yang dilapisi karet vulkanisir
• Pelapis karet bagian dalam memenuhi tabel 2 Persyaratan
• Panel tekstil yang dilapisi memenuhi tabel 3 persyaratan
• Panel yang terikat dengan kekuatan jahitan yang cukup
• katup tujuan ganda
diakhiri dengan fitting akhir yang disegel oleh fitting
. |
| Persyaratan akhir yang dicetak | • Diameter ≥ 2.8m, tubuh silinder dengan ujung hemisferik
• beberapa panel tekstil berlapis longitudinal
• Pelapisan karet bagian dalam/luar memenuhi Tabel 2 Persyaratan
• Panel tekstil yang dilapisi memenuhi persyaratan Tabel 3
• Panel yang terikat dengan kekuatan jahitan yang memadai
• Ujung-ujung hemispherical: Ujung-ujung basa-basi di sekitar cetakan-unggulan singeam di sekitar unggulan singeam
di sekitar cetakan singeam
di sekitar unggulan singeam di sekitar cetakan dengan sorfor singeam
. Bukaan flensa untuk rakitan penutupan akhir |
| Persyaratan ukuran | • Ukuran yang tidak terdaftar harus memenuhi semua persyaratan
• Gunakan persyaratan tekanan dari ukuran berdiameter lebih besar berikutnya
• Contoh: Diameter 2,5m menggunakan persyaratan 2,75m |
2. Kinerja
|
|
Indikator kinerja | PERSYARATAN |
| Spesifikasi kinerja | • Penyerapan energi yang dijamin (GEA)
• Gaya reaksi pada defleksi GEA (± 10% toleransi)
• Tekanan lambung pada defleksi GEA |
| Kurva kinerja | • Tunjukkan hubungan antara %defleksi, gaya reaksi, tekanan internal, dan penyerapan energi
• Dari nilai GEA menentukan titik A pada kurva
• Baca persentase defleksi yang sesuai (defleksi gea)
• Dapatkan gaya reaksi dan tekanan lambung pada defleksi tersebut |
| Kinerja fender | • Fender akhir yang dicetak dan dijepit harus memenuhi nilai Tabel 1
• Nilai GEA yang diperoleh pada (60 ± 5)% defleksi
• Toleransi gaya reaksi pada defleksi GEA: ± 10%
• Kinerja dapat dihitung menggunakan rumus berdasarkan 8.1 uji kinerja kinerja 8.1 |
3. Prototipe Konfirmasi Kinerja Tes Fender
|
|
Jenis tes | Persyaratan pengujian |
| Ketentuan Umum | • Setiap konstruksi/desain yang unik memerlukan uji prototipe
• Diameter lebih kecil dengan metode desain/konstruksi yang sama tidak memerlukan uji
• Produsen memberikan sertifikat pengujian yang dievaluasi oleh Masyarakat Klasifikasi Utama
• Konfirmasi Tes Prototipe Setiap 10 tahun |
| Tes Kinerja (Kompresi Paralel) | • Kompres fender sampai penyerapan energi mencapai nilai GEA
• Kecepatan kompresi ≤ 80 mm/menit
• Catatan gaya reaksi dan tekanan internal setiap defleksi 5%
• Uji ulang dua kali dengan interval 5 menit; Gunakan nilai rata-rata
• Fender memenuhi persyaratan jika mencapai 100% GEA tanpa melebihi defleksi 65% dan 110% gaya reaksi GEA
• Dapat menggunakan fender miniatur ukuran aktual atau> 1/5 |
| Tes kompresi sudut | • Menentukan deformasi fender di bawah pemuatan sudut
• Fender yang terlalu besar: Fender ukuran miniatur dapat digunakan
• Skala harus memastikan hasil yang representatif
• Skala seperlima atau lebih besar dapat diterima |
| Tes Daya Tahan | • Minimum 3.000 siklus kompresi berulang dari diameter asli ke defleksi maksimum
• Tidak ada retakan atau cacat berbahaya setelah pengujian
• Tidak ada pengurangan GEA yang diizinkan
• Fender besar: Fender ukuran miniatur (> 1/30) dapat digunakan |
| Tes Pemulihan Kompresi | • Kompres ke defleksi GEA, tahan selama 1 menit, beban terlepas
• Diameter harus pulih> 97% dari diameter asli dalam 5 menit
• Dapat menggunakan fender miniatur ukuran aktual atau> 1/5 |
| Tes resistensi tusukan | • Spesimen harus menggunakan tekstil berlapis yang sama dengan badan fender utama
• dilakukan per ASTM D751 dengan ujung obeng yang ditentukan
• Gaya tusukan minimum: 890 N |
| Kondisi perekaman | • Suhu sekitar dan kecepatan kompresi harus dicatat untuk semua tes |
4. Uji dan inspeksi untuk fender komersial
|
|
| Jenis tes | PERSYARATAN |
| Ketentuan Umum | • Pengujian penerimaan berdasarkan pengujian dan inspeksi yang ditentukan
• Pabrikan harus memberikan sertifikat kesesuaian dan laporan pengujian
• Setiap fender harus ditandai dengan nomor standar ISO, tekanan, ukuran, dll. |
| Tes bahan tubuh fender | • Senyawa pelapisan karet luar/dalam yang diuji per Tabel 2
• Tes Item 1: dilakukan pada setiap senyawa batch
• Tes item 2: Untuk jenis persetujuan formulasi karet baru
• Bahan tekstil yang dilapisi diuji per Tabel 3
• Item Uji 1-4: Dilakukan pada setiap produksi lot produksi tekstil yang dilapisi dilapisi berlapis. |
| Inspeksi Dimensi | • dilakukan pada tekanan internal awal
• Toleransi panjang: +10%, -5%
• Toleransi diameter: +10%, -5%
• Diameter diukur sebagai rata -rata setidaknya dua titik pada bagian tengah silinder |
| Tes kebocoran udara | • Dilakukan pada semua fender pada tekanan awal selama 60 menit
• Idealnya dilakukan di lingkungan yang stabil suhu
• Penurunan tekanan maksimum yang diijinkan: 10 mbar
• Formula kompensasi suhu: p₂ = p₁ × t₂/t₁ |
| Tes tekanan hidrostatik | • Tes 10 menit pada empat kali tekanan kerja
• Tidak ada kebocoran air atau cacat yang diizinkan
• Frekuensi: satu per 20 fender dari setiap ukuran (atau per pesanan jika <20)
• Batas pemanjangan sementara:
- Circumferential maksimum: 15%
- Longitudinal maksimum: 10% |
Table2-persyaratan senyawa pelapis karet fender bertekanan rendah
| Tes | Spesifikasi | Metode pengujian |
| 1. Unag |
|
|
| Kekerasan | 60-70 IRHD | ISO 48 |
| Kekuatan Tenslie | > 14Mpa | ISO 37 |
| Perpanjangan saat istirahat | > 300% | ISO 37 |
| Set kompresi (24 jam, 40) | <40% | ISO 815-1 |
| 2. Penuaan ozon statis |
|
|
| 168 H, Ekstensi 20%, 50 PPHMA, 30 C | Tidak ada retakan yang terlihat | ISO 1431-1 |
Tabel 3-Persyaratan tekstil yang dilapisi fender rendah
| Item tes | Metode pengujian | Nilai yang diperlukan |
| 1. Resistensi abrasi | Fed-std-191 Metode 5306H22 Roda, 1.000 gload | 25 000 siklus min untuk paparan benang, hanya di luar kain |
2. Breakingstrength (KN/50mm) Melengkung Pakan | ISO 1421 | 875 mnt 1100 menit |
3. Kekuatan air mata (n) Melengkung Pakan | ISO 4674-1, Metode B (air mata tunggal) | 1110 mnt 1110 mnt |
4. Permukaan Adhesi (N/50mm) Penutup luar Lapisan dalam | ISO 2411 | 100 menit 100 menit |
