Dalam konstruksi pelabuhan modern dan fasilitas lepas pantai, tiang tambatan dan alur tambatan merupakan komponen kunci yang melindungi kapal dan struktur dermaga dari kerusakan akibat benturan. Dengan perluasan pelayaran global, peningkatan pelabuhan, dan proliferasi kapal bertonase besar, sistem penyangga kini menghadapi tuntutan yang lebih tinggi dalam hal kinerja, masa pakai, kemudahan pemeliharaan, dan kecerdasan. Pendekatan lama yang hanya mengandalkan seleksi empiris dan margin keselamatan yang berlebihan secara bertahap digantikan oleh metode baru yang menggabungkan pemodelan yang andal, optimalisasi struktural, material berkelanjutan, dan pemantauan cerdas.
Dalam tahap pemilihan fender, seseorang harus mengikuti serangkaian prinsip dan standar untuk memastikan sistem penyangga tidak terlalu konservatif atau kurang dirancang.
（1）Di Tiongkok, JTJ 297-2001 : Spesifikasi Teknis untuk Fasilitas Pendukung Dermaga merupakan referensi yang banyak digunakan, memuat definisi, jenis sepatbor, jarak, kriteria beban, dan aturan desain.
（2）Secara internasional, panduan fender terbaru PIANC (misalnya Pedoman Fender WG 33 / PIANC) memberikan metode yang disempurnakan untuk penghitungan energi dermaga, simulasi proses berlabuh, dan pendekatan desain holistik.
（3）Untuk fender karet, norma industri seperti HG/T 2866 dan standar asosiasi (misalnya T/CANSI 31-2020) memberikan panduan lebih lanjut mengenai pemilihan dan pemasangan.
Standar-standar ini memberikan kriteria dasar (misalnya penyerapan energi desain, kompresi maksimum yang diijinkan, batas gaya reaksi, dll.) dan menentukan batasan desain (misalnya tekanan permukaan maksimum, kapasitas geser, faktor keamanan).
Inti seleksinya adalah mengevaluasi energi tumbukan efektif yang harus diserap oleh sistem penyangga selama kapal berlabuh:
（1）Berdasarkan massa kapal, kecepatan pendekatan, draft, ketidaksejajaran arah berlabuh, kekakuan struktur dermaga, dll., hitunglah energi tumbukan
（2）Perhitungkan kontribusi lingkungan: pasang surut, arus, gelombang, gerakan kapal yang disebabkan oleh angin yang menimbulkan dampak tambahan
（3）Masukkan margin keamanan: total kapasitas penyerapan fender harus melebihi energi tabrakan desain, dengan mempertimbangkan penurunan kinerja selama masa pakai
Dari penilaian energi, seseorang dapat menentukan jenis, dimensi, jumlah, dan tata letak sepatbor yang sesuai.
Jenis spatbor yang umum meliputi:
(1) Fender karet padat (tetap / tidak mengambang)
(2) Fender karet mengambang (misalnya pneumatik, tipe isi)
(3) Di dalam spatbor karet: tipe D, tipe O, tipe W, kerucut, lengkungan, tipe V, dll.
(4) Spatbor ban / Kombinasi ban , sering digunakan di pelabuhan yang lebih kecil
(5) Fender baja/logam atau fender poliuretan/komposit , untuk ketahanan aus yang tinggi, umur panjang, atau aplikasi khusus
Saat memilih, seseorang harus membandingkan kinerja keseluruhan dalam penyerapan energi / gaya reaksi / distribusi tekanan / kemudahan pemasangan / biaya pemeliharaan / masa pakai.
Misalnya, spatbor tipe lengkung (atau gaya 'lengkung') sering kali mencapai penyerapan energi yang lebih besar pada gaya reaksi yang lebih rendah dibandingkan dengan konfigurasi tipe V sederhana dengan kompresi nominal yang sama.

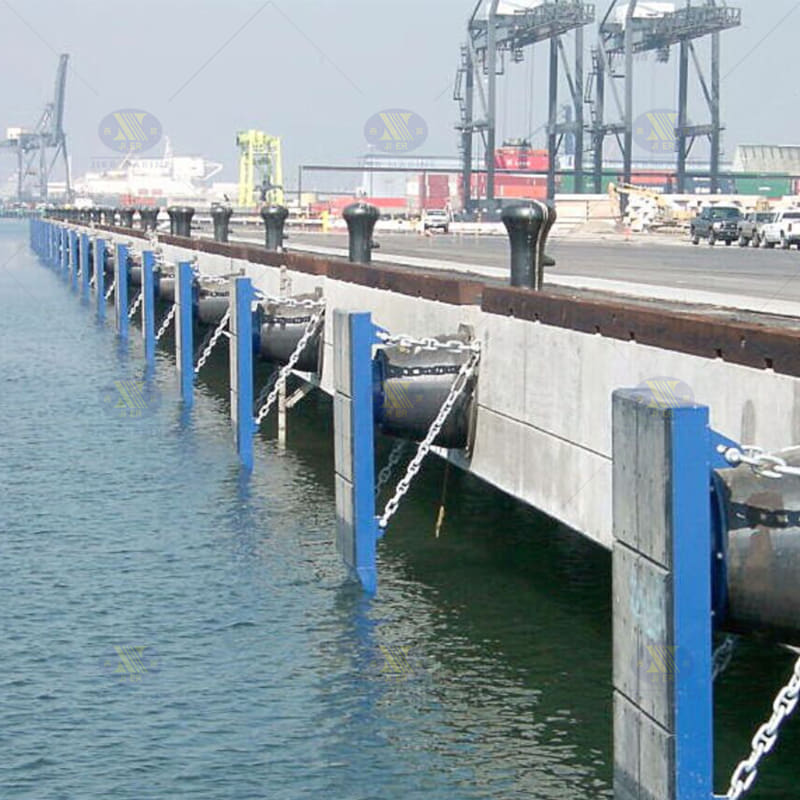

Bahkan dengan spatbor yang dipilih dengan benar, tata letak yang buruk dapat menyebabkan kegagalan buffer:
(1) Pengaturan / zonasi multilapis vertikal berdasarkan ketinggian air : Pada pelabuhan dengan rentang pasang surut yang besar, pasang spatbor pada ketinggian vertikal yang berbeda sehingga pada ketinggian air yang bervariasi tetap bersentuhan dengan lambung kapal
(2) Jarak horizontal : Kesenjangan antara sepatbor yang berdekatan harus memastikan bahwa ketika sepatbor mengalami kompresi desain, tidak ada bagian dinding dermaga yang terbuka yang tetap rentan.
(3) Distribusi di sepanjang tepi depan : Jenis dermaga (dinding dermaga, dermaga tiang, dermaga trestle) memerlukan strategi tata letak yang berbeda
(4) Perlindungan ujung/sudut : Daerah ujung mungkin memerlukan spatbor yang lebih padat atau diperkuat untuk menangani konsentrasi tegangan lokal
(5) Tata letak yang tumpang tindih / cadangan : Untuk berbagai ukuran kapal, pertimbangkan spatbor yang tumpang tindih atau cadangan untuk menangani peristiwa berlabuh yang ekstrim
Dalam desain fender, seseorang harus mengontrol dengan ketat:
(1) Tekanan muka maksimum yang diijinkan : Tekanan pada lambung kapal tidak boleh melebihi nilai yang diijinkan
(2) Kapasitas geser : Khususnya pada tempat berlabuh yang miring atau bersudut, sepatbor harus menahan gaya geser
(3) Pengendalian gaya reaksi : Gaya reaksi tidak boleh terlalu tinggi untuk menghindari kerusakan struktur dermaga atau kapal
(4) Faktor redundansi / keamanan : Faktor degradasi material dan kondisi ekstrim sehingga desain tetap mempertahankan margin
Pemilihan fender hanyalah langkah pertama. Pengoptimalan struktural lebih penting untuk meningkatkan kinerja, mengurangi biaya, dan memperpanjang masa pakai.
Pendekatan desain modern menekankan pada pertimbangan fender sebagai bagian dari sistem penyangga daripada memperlakukan fender, struktur penahan, rangka penyangga, dan pondasi sebagai elemen yang terisolasi:
（1）Pedoman PIANC (WG 33) / yang lebih baru menekankan bahwa desain harus mengintegrasikan fender, struktur dermaga, dan perilaku tambatan daripada memperlakukan fender secara terpisah.
（2）Misalnya, kekakuan struktur jangkar, sambungan penyangga, dan bagian yang tertanam harus sesuai dengan kinerja buffering untuk menghindari kegagalan ketidakcocokan
Dengan kemajuan dalam simulasi, perancang dapat menggunakan analisis elemen hingga (FEA), model kopling dinamis, analisis dampak kontak, dll., untuk mensimulasikan interaksi kompleks antara lambung kapal, spatbor, dan struktur dermaga.
Misalnya, para peneliti telah menggunakan model elemen hingga nonlinier dari sistem 'hull–fender–wharf' untuk mensimulasikan respons dinamis pada keseluruhan urutan berlabuh. Temuan sering kali menunjukkan bahwa ketika kecepatan pendekatan meningkat, efisiensi penyerapan sepatbor menurun, sehingga mencapai batas atas kecepatan pendekatan yang aman (misalnya 2–2,5 knot dalam kasus tertentu).
Melalui pemodelan seperti itu, seseorang dapat memeriksa evolusi tegangan, deformasi, dan energi yang diserap dalam rangkaian waktu di seluruh fase kontak, kompresi, pembongkaran, dan pantulan—lalu mengoptimalkan profil sepatbor, distribusi material, dan skema penahan.
Khusus untuk fender berukuran besar atau berperforma tinggi, Anda dapat mempertimbangkan:
(1) Optimalisasi topologi : Mengoptimalkan struktur internal atau dukungan kerangka untuk mengurangi berat dan material sekaligus menjaga kinerja
(2) Desain modular / berbasis unit : Membagi fender besar menjadi unit modular untuk memudahkan fabrikasi, pengangkutan, dan penggantian
(3) Optimalisasi multi-tujuan : Secara bersamaan mengoptimalkan penyerapan energi, gaya reaksi, biaya, berat, dan masa pakai
Pemilihan material dan daya tahan sangat penting dalam optimalisasi struktur:
(1) Bahan karet / komposit / bahan yang disempurnakan dengan kinerja tinggi : mengurangi berat sekaligus meningkatkan ketahanan lelah dan kinerja penuaan
(2) Lapisan atau pelapis permukaan tahan aus : untuk mengurangi keausan lokal
(3) Struktur komposit (misalnya rangka logam + penutup elastomer) : untuk menyeimbangkan kekakuan dan kapasitas deformasi
(4) Integrasi sensor / bahan diagnostik mandiri : untuk menyediakan data untuk pemantauan selanjutnya
Dalam desain, kita harus memperhitungkan degradasi lingkungan (paparan sinar UV, korosi garam, siklus suhu, biofouling) yang menurunkan sifat material seiring berjalannya waktu.
Struktur di luar sepatbor itu sendiri juga memiliki potensi optimasi:

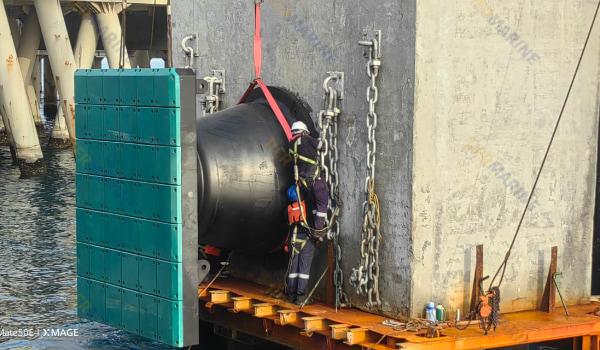

(1) Metode pengikatan (batang jangkar, penyematan, sambungan baut, pengelasan) harus menyeimbangkan kemampuan konstruksi dan keamanan struktur
(2) Konektor/rangka penyangga harus memiliki redundansi dan kemudahan penggantian
(3) Bagian/pondasi yang tertanam harus sesuai dengan daya dukung dermaga
(4) Kemudahan perawatan/penggantian : desain untuk perlindungan korosi, pelepasan cepat, penggantian modular
Pada tahap perencanaan dan desain, ketentuan harus dibuat untuk pemeliharaan dan penggantian di masa depan untuk menghindari kesalahan 'spatbor yang sangat bagus tetapi tidak mungkin diganti'.
Selain seleksi dan optimalisasi struktural, tren berikut muncul dalam desain sistem penyangga modern:
Dengan rentang ukuran kapal dan kondisi tempat berlabuh yang lebih beragam, spatbor tradisional “satu ukuran untuk semua” digantikan oleh desain modular dan khusus:
（1）Produsen fender menawarkan beberapa unit modular yang dapat dirakit agar sesuai dengan kondisi dermaga
（2）Fender atau spatbor yang dapat disesuaikan dengan kekakuan atau tinggi yang dapat disesuaikan
（3）Beberapa penyedia kini menawarkan alat seleksi online yang terintegrasi dengan spesifikasi fender + tiang tambat (misalnya alat desain Trelleborg)
Tren ini memungkinkan perancang untuk secara fleksibel mengalokasikan sumber daya penyangga, mengurangi biaya inventaris, dan beradaptasi dengan perubahan kapal di masa depan.
Intelijen adalah arah utama dalam infrastruktur pelabuhan, tidak terkecuali sistem penyangga:
（1）Menyematkan sensor (pengukur regangan, sensor piezoelektrik, sensor tekanan/perpindahan nirkabel, akselerometer) untuk memantau deformasi, tekanan, dan keausan secara real-time
（2）Menggunakan IoT, platform cloud, atau teknologi kembar digital untuk menghubungkan kondisi fender dengan sistem operasi pelabuhan
（3）Menggunakan data pemantauan untuk mendorong pemeliharaan prediktif, estimasi umur, dan peringatan dini
Berdasarkan riset pasar, pasar fender semakin menilai integrasi sensor dan kemampuan pemantauan kondisi sebagai pendorong pertumbuhan.
Di tengah meningkatnya tuntutan lingkungan hidup dan rendah karbon, desain sistem penyangga beralih ke arah yang lebih ramah lingkungan dan berkelanjutan:
（1）Penggunaan bahan yang tahan lama, anti penuaan, dapat didaur ulang, atau digunakan kembali
（2）Optimasi untuk mengurangi penggunaan material
（3）Proses manufaktur ramah lingkungan untuk mengurangi emisi karbon
（4）Mempertimbangkan biaya siklus hidup penuh (bahan, pemeliharaan, penggantian) dan bukan hanya biaya awal
Desain generasi berikutnya lebih mengandalkan simulasi terperinci dan analisis statistik perilaku berlabuh:
(1) Gunakan data AIS / VTS (Sistem Identifikasi Otomatis / Layanan Lalu Lintas Kapal) untuk mengumpulkan kecepatan pendekatan dermaga aktual, distribusi jenis kapal, misalignment, sudut offset, dll.
(2) Memperkenalkan analisis ketidakpastian (Monte Carlo, analisis sensitivitas) ke dalam desain
(3) Pertimbangkan kondisi ekstrem (badai, dermaga miring, dermaga berarus tinggi) dan pastikan sistem penyangga beradaptasi
Desain yang disempurnakan seperti itu membantu menghindari desain yang berlebihan sekaligus memastikan keselamatan dalam berbagai skenario.

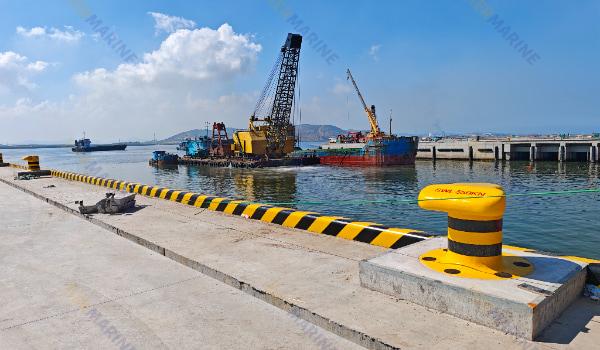

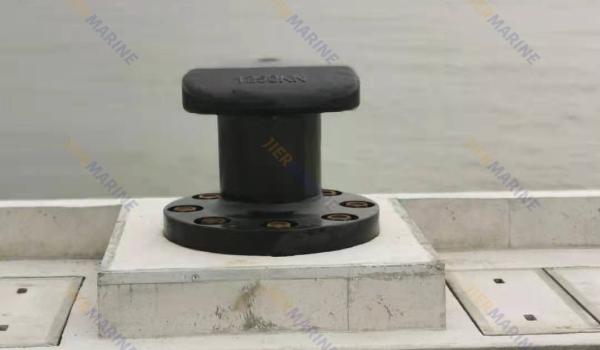

Sistem penyangga tidak lagi berdiri sendiri—sistem ini dirancang bersama dengan tiang tambatan, alur tambatan, tata letak tali tambat , dll.:
(1) Mempertimbangkan pengaruh gaya tali tambat terhadap perilaku penyangga
(2) Mengkoordinasikan posisi relatif, kekakuan, dan jalur beban antara fender dan tiang tambatan
(3) Selama berlabuh, alur tambatan, alat pemandu tali, dan penyangga medan tumbukan dapat berinteraksi dan berpasangan
Tampilan terintegrasi ini menghasilkan kinerja sistem yang lebih andal dan perawatan/pengoperasian yang lebih mudah.
Berikut adalah dua ilustrasi kasus atau studi penelitian dan wawasannya untuk pemilihan fender dan optimalisasi struktural.
Kasus 1 : Simulasi Gabungan Dinamis & Batasan Kecepatan Berthing
Dalam studi berjudul 'Simulasi Dinamis Tabrakan Kapal–Fender–Dermaga,' penulis membangun model elemen hingga nonlinier dari sistem lambung–fender–dermaga dan mensimulasikan urutan dermaga penuh. Hasilnya menunjukkan bahwa seiring dengan peningkatan kecepatan pendekatan, efisiensi penyerapan fender menurun; dalam kasus yang diteliti, kecepatan berlabuh aman maksimum adalah sekitar 2,5 kn, dengan kecepatan aman yang disarankan sebesar ~2,0 kn.
Implikasi : Sekalipun pemilihan fender sudah tepat, jika kecepatan berlabuh sebenarnya terlalu tinggi, kinerja buffer dapat menurun atau gagal. Oleh karena itu, pengendalian kecepatan harus menjadi bagian dari desain.
Kasus 2 : Tren Pasar dalam Modularisasi & Integrasi Cerdas
Menurut riset pasar, pasar fender beralih ke solusi modular, dapat disesuaikan , dan terintegrasi dengan sensor . Produsen fender menanamkan sensor pemantauan kondisi, menawarkan alat desain online, dan skema kombinasi modular untuk memenuhi beragam kebutuhan port.
Implikasi: Dalam pembuatan peralatan dan desain sistem, sebaiknya sediakan ruang untuk tata letak sensor, standar antarmuka modular, dan jalur peningkatan, untuk mengantisipasi peningkatan di masa mendatang.
Saat melakukan kemajuan dari pemilihan fender hingga optimalisasi struktural, desainer menghadapi beberapa tantangan:
1. Ketidakpastian perilaku berlabuh
Kecepatan pendekatan, sudut misalignment, sikap, dan gerakan kapal sangat acak. Desain harus menggunakan model statistik atau model Monte Carlo untuk menangani ketidakpastian ini.
2. Degradasi material dan prediksi umur kelelahan
Bahan karet dan polimer terdegradasi seiring waktu karena sinar UV, semprotan garam, siklus suhu, biofouling, kelelahan mekanis, dll. Prediksi umur dan desain margin sangat penting.
3. Kendala konstruksi dan pemasangan
Bagian tertanam dermaga, pondasi jangkar, rangka penyangga harus mematuhi batasan lokasi (kedalaman, struktur tiang, bentuk struktur dermaga). Desain harus memastikan kemampuan konstruksi.
4. Kompleksitas kopling sistem
Interaksi antara sepatbor, tiang tambatan, tali, dan alur bisa jadi rumit. Simulasi gabungan dan model kopling berulang mungkin diperlukan.
5. Menyeimbangkan kinerja vs biaya & pemeliharaan
Fender berperforma tinggi dengan sensor cerdas lebih mahal. Seleksi harus mengorbankan kinerja, biaya, pemeliharaan, dan biaya siklus hidup.
6. Kesenjangan standar dan adaptasi lokalisasi
Meskipun ada standar (misalnya JTJ, PIANC), banyak proyek harus beradaptasi dengan iklim setempat, hidrologi, jenis kapal, dan kendala hukum/peraturan.
Mulai dari pemilihan fender hingga optimalisasi struktur merupakan inti dari desain sistem penyangga dermaga. Ke depan, desain sistem penyangga akan semakin bergantung pada alat simulasi, pemikiran tingkat sistem, inovasi material, dan pemantauan cerdas. Kustomisasi modular, penginderaan keadaan, dan desain berkelanjutan adalah arah yang sedang berkembang. Sementara itu, para perancang harus terus mengatasi ketidakpastian dalam perilaku berlabuh, penuaan material, kendala kemampuan konstruksi, penggabungan sistem, dan masalah biaya seumur hidup.
