Panduan Inspeksi Quick Release Hook (QRH) untuk Pengoperasian Penambatan yang Aman

Quick Release Hooks (QRHs) adalah perangkat keselamatan penting dalam sistem tambatan pelabuhan modern. Kinerjanya secara langsung mempengaruhi keselamatan berlabuh, efisiensi operasional, dan kemampuan tanggap darurat. Baik digunakan di terminal LNG, dermaga minyak dan gas, tempat berlabuh curah, atau terminal peti kemas, memastikan keandalan QRH melalui inspeksi yang tepat sangat penting untuk operasi kelautan yang aman.
Panduan ini merangkum tahapan inspeksi utama, kriteria penerimaan, dan permasalahan umum untuk mendukung operator pelabuhan, kontraktor EPC, dan pemasok peralatan dalam mempertahankan standar keselamatan tambatan yang tinggi.

Mengapa Inspeksi QRH Penting

QRH mengalami beban tegangan tinggi dan beroperasi di lingkungan laut yang korosif. Tanpa pemeriksaan sistematis, risiko yang mungkin terjadi meliputi:

· Putusnya tali tambat karena ketegangan yang berlebihan

· Deformasi lengan kait atau kegagalan hubungan mekanis

· Pembacaan beban salah dari sensor yang rusak

· Kegagalan pelepasan listrik atau manual selama keadaan darurat

· Cacat komponen tahan ledakan di zona berbahaya

· Korosi dini akibat lapisan yang tidak memadai

Program inspeksi yang ketat menghilangkan risiko-risiko ini dan memastikan keandalan operasional jangka panjang.

Tiga Tahapan Inspeksi Utama: FAT, PSI & SAT

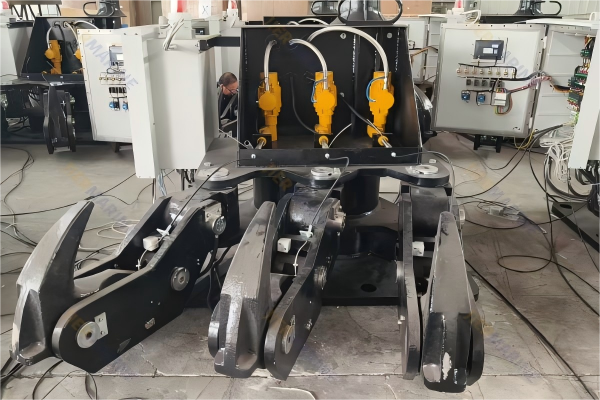

1. FAT – Uji Penerimaan Pabrik

Dilakukan sebelum pengiriman untuk memverifikasi:

· Akurasi struktur dan dimensi

· Kinerja mekanis pelepasan manual dan listrik

· Pengujian statis dan kelebihan beban

· Kalibrasi sensor dan stabilitas komunikasi

· Kesesuaian listrik dan tahan ledakan

2. PSI – Inspeksi Pra-Pengiriman

Dilakukan setelah produksi selesai:

· Inspeksi visual dan pelapisan

· Verifikasi aksesoris, peralatan, dan suku cadang

· Kelengkapan kemasan, label, dan dokumentasi

· Kepatuhan dengan gambar dan pesanan pembelian

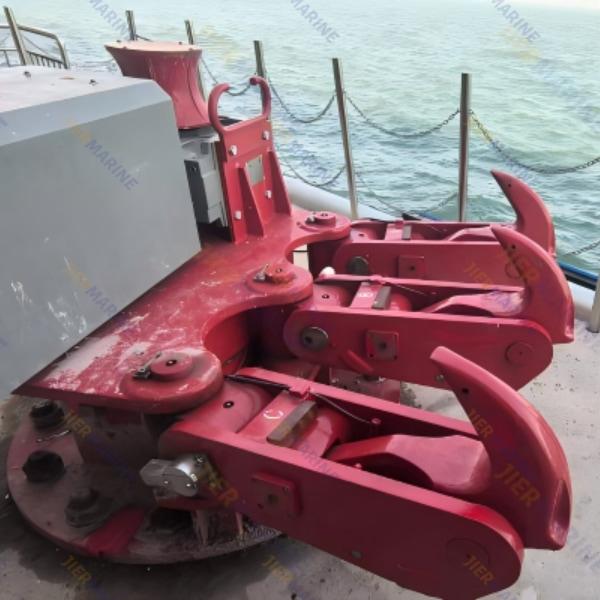

3. SAT – Tes Penerimaan Lokasi

Dieksekusi setelah instalasi di port:

· Pengujian fungsional di tempat untuk setiap kait

· Integrasi sistem kendali pusat dan pemeriksaan komunikasi

· Uji pelepasan manual, elektrik, dan darurat

· Validasi beban nyata dan tes rilis grup

Bersama-sama, FAT + PSI + SAT memastikan kinerja yang konsisten mulai dari produksi hingga operasi akhir.

Item Utama dalam Inspeksi QRH

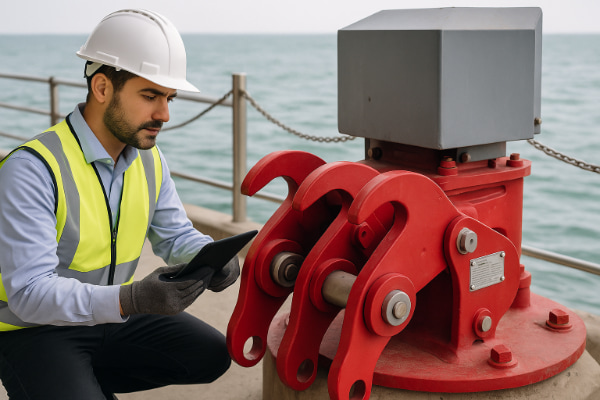

1. Inspeksi Struktural & Visual

Inspektur harus memeriksa:

· Dimensi vs. gambar yang disetujui

· Kualitas rakitan lengan kait, rangka dasar, dan linkage

· Pengelasan dan finishing permukaan

· Perlindungan korosi dan ketebalan lapisan

· Pelumasan dan pengencangan pin, poros, dan bantalan

· Akurasi papan nama dan ketertelusuran nomor seri

Fondasi struktural yang kuat memastikan daya tahan jangka panjang.

2. Pengujian Beban & Kinerja

Persyaratan pengujian umum:

· Uji beban statis : 1,1 × SWL, dilakukan selama 10 menit

· Tes kelebihan beban : hingga 1,5 × SWL

· Pelepasan listrik : ≤ 2 detik

· Rilis manual : halus dan dapat diandalkan

· Rilis grup : operasi tersinkronisasi di beberapa kait

Pengujian ini memverifikasi bahwa sistem bekerja dengan aman dalam kondisi ekstrem.

3. Inspeksi Kelistrikan & Tahan Ledakan

QRH sering kali beroperasi di area berbahaya, sehingga kepatuhan terhadap standar internasional sangatlah penting:

· Sertifikasi IEC 60079 / ATEX / GB 3836

· Penandaan tahan ledakan (misalnya, Ex d IIB T4 Gb)

· Isolasi listrik ≥ 5 MΩ

· Perlindungan IP66–IP67 untuk kondisi luar ruangan

· Perkabelan, grounding, dan penyegelan kelenjar yang benar

· Logika fungsional rangkaian penghentian darurat

Kegagalan listrik merupakan faktor risiko utama sehingga tahap pemeriksaan ini penting.

4. Inspeksi Sistem Pemantauan Beban

Sistem pemantauan beban biasanya mencakup:

· Sel beban tipe regangan atau kompresi

· Tampilan digital lokal

· Komunikasi RS485 / Modbus

· Sertifikat kalibrasi

· Akurasi dalam ±1% FS

· Pembacaan stabil tanpa penyimpangan

Pemantauan beban yang andal mencegah kondisi tegangan berlebih yang berbahaya.

5. Verifikasi Perangkat Lunak & Sistem Kontrol

Untuk sistem pemantauan QRH terintegrasi:

· Tampilan beban waktu nyata dan kurva tren

· Logika alarm untuk kelebihan beban atau kehilangan komunikasi

· Fungsi pelepasan individu dan kelompok

· Pencatatan data dan ekspor catatan sejarah

· Stabilitas komunikasi Modbus RTU/TCP atau Ethernet

· Desain anti-gagal dan redundansi

Stabilitas perangkat lunak merupakan persyaratan utama dalam pengoperasian port pintar.

Masalah Umum yang Ditemukan Selama Inspeksi

Pengalaman menunjukkan masalah yang sering terjadi seperti:

· Ketebalan lapisan di bawah standar kelautan

· Pembacaan sel beban tidak akurat atau tidak stabil

· Sertifikasi tahan ledakan yang tidak cocok

· Masalah grounding atau pelindung listrik

· Pegangan pelepas manual yang kaku atau tersumbat

· Perangkat lunak tidak menyinkronkan data beban

· Kegagalan rilis darurat

Mengidentifikasi masalah sejak dini akan mencegah waktu henti operasional dan insiden keselamatan.

Membangun Alur Kerja Inspeksi QRH Standar

Alur kerja yang lengkap harus mencakup:

· Rencana Inspeksi & Pengujian (ITP)

· Paket dokumen QC : MTC, laporan kalibrasi, sertifikat EX, diagram pengkabelan

· Daftar periksa inspeksi terstruktur

· Verifikasi ganda FAT + SAT

· Catatan fotografi dan dokumentasi yang dapat dilacak

Pendekatan standar meningkatkan transparansi dan memastikan keandalan jangka panjang.

Kesimpulan

Inspeksi QRH sangat penting untuk operasi tambatan yang aman dan efisien. Dengan menerapkan standar pemeriksaan mekanis, kelistrikan, tahan ledakan, dan perangkat lunak yang ketat, pelabuhan dapat memastikan:

· Tempat berlabuh dan tidak berlabuh dengan aman

· Pemantauan beban yang akurat

· Rilis yang andal dalam kondisi normal dan darurat

· Kepatuhan terhadap peraturan internasional

· Masa pakai peralatan yang diperpanjang

Ketika pelabuhan bergerak menuju otomatisasi dan digitalisasi, praktik inspeksi QRH yang kuat akan tetap menjadi persyaratan utama untuk keselamatan dan keunggulan operasional. Jika Anda memiliki pertanyaan, silakan hubungi kami.
